Мониторинг уникальных объектов с применением автоматизированных систем датчиков

Автоматизированный мониторинг с применением датчиков выполняется на объектах, где расчётной модели недостаточно и требуется получать фактические данные о работе основания, фундаментов и несущих элементов в процессе строительства.

В состав системы могут входить месдозы, тензодатчики, наклонометры и другие измерительные приборы, объединённые в единую систему сбора и передачи данных. Такой подход позволяет в оперативном режиме контролировать напряжённо-деформированное состояние конструкций, своевременно выявлять отклонения от расчётного поведения и принимать инженерные решения до развития опасных деформаций.

Автоматизированный мониторинг особенно целесообразен для уникальных, высотных и ответственных объектов, а также при строительстве в сложных грунтовых условиях и в зоне влияния на окружающую застройку.

Когда применяется автоматизированный мониторинг

Автоматизированный мониторинг назначается в случаях, когда для обеспечения безопасного строительства и подтверждения проектных решений требуется не периодический визуальный контроль, а регулярное получение инструментальных данных с заданной периодичностью.

На практике такой подход применяется:

• при строительстве высотных и уникальных объектов;
• при возведении зданий в плотной городской застройке;
• при сложных инженерно-геологических условиях;
• при необходимости подтвердить фактическую работу основания и фундаментов;
• при строительстве объектов, находящихся под повышенным контролем технического заказчика, проектировщика, экспертизы или надзорных органов.

Для типовых объектов в простых условиях применение автоматизированных датчиков не всегда экономически оправдано. В таких случаях достаточным может быть стандартный геотехнический или геодезический мониторинг с регламентной периодичностью наблюдений.

Состав контролируемых параметров определяется программой мониторинга и зависит от конструктивной схемы объекта, инженерно-геологических условий и стадии строительства.

В рамках автоматизированного мониторинга могут контролироваться:

• контактные давления под фундаментной плитой;
• распределение усилий и деформаций в свайных элементах;
• угловые отклонения конструкций;
• перемещения и деформации ограждающих и несущих конструкций;
• изменение состояния конструкций во времени при поэтапном возведении здания.

Фактические данные мониторинга позволяют сопоставлять расчётные предпосылки с реальной работой системы «основание — фундамент — надземная часть» и своевременно фиксировать отклонения от принятой модели.

Типы датчиков и принцип работы

Для решения задач автоматизированного мониторинга применяются разные типы датчиков в зависимости от контролируемого параметра.

Месдозы устанавливаются под подошву фундаментной плиты или в контролируемых зонах грунтового массива и используются для измерения фактических контактных напряжений.

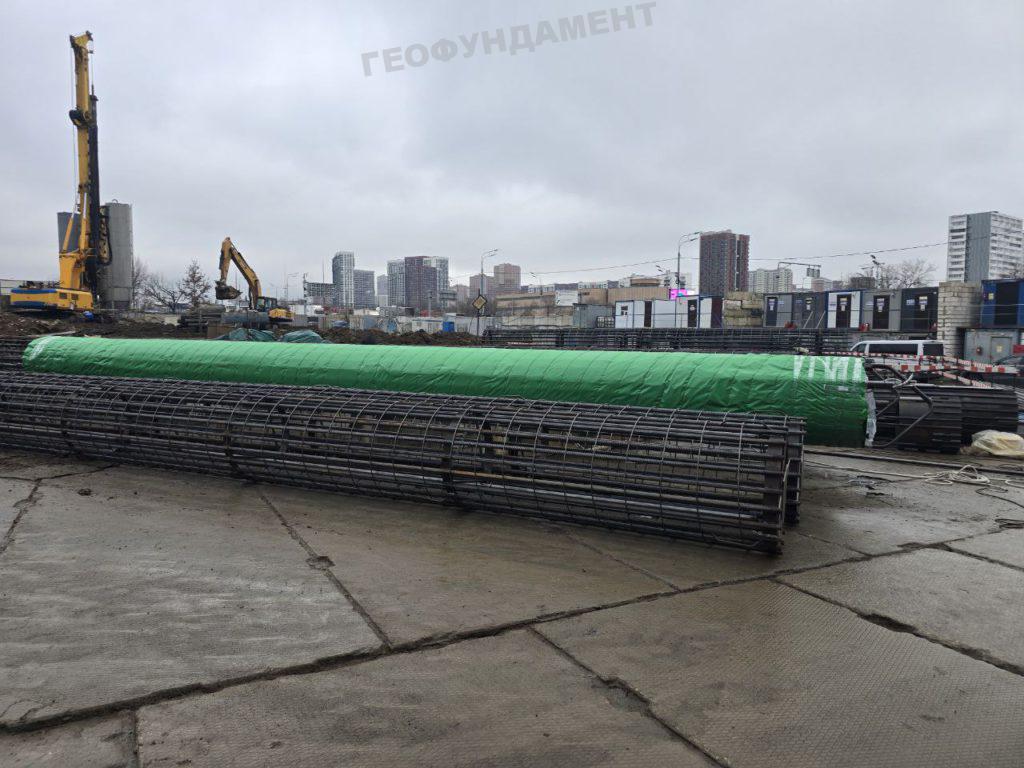

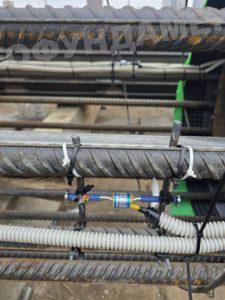

Тензодатчики монтируются в конструктивные элементы, в том числе в свайные стволы или в арматурные каркасы до бетонирования, и позволяют определять деформации и перераспределение усилий по длине элемента.

Наклонометры применяются для контроля угловых отклонений конструкций, а также для наблюдений за изменением положения ответственных элементов в процессе строительства и эксплуатации.

Все приборы объединяются в систему автоматизированного сбора данных. Показания снимаются с установленной периодичностью, передаются на сервер обработки и анализируются инженером с учётом пороговых и контрольных значений, предусмотренных программой мониторинга.

Нормативная и инженерная основа работ

Автоматизированный мониторинг выполняется не как отдельная «установка датчиков», а как часть инженерной системы наблюдений за поведением объекта.

Состав и объём работ определяются:

• стадией строительства;
• особенностями конструктивной схемы;
• инженерно-геологическими условиями площадки;
• требованиями проектной и рабочей документации;
• программой геотехнического мониторинга.

Для уникальных и технически сложных объектов система наблюдений формируется индивидуально. Ключевое значение имеет не только наличие оборудования, но и правильная постановка задачи, корректная схема размещения датчиков, качество монтажа и профессиональная инженерная интерпретация результатов.

Как проходит работа

1. Анализ исходных данных и постановка задачи

Изучаем проектную и рабочую документацию, инженерно-геологические материалы, расчётную схему объекта, стадию строительства и требования к составу наблюдений. На этом этапе определяется, какие параметры действительно необходимо контролировать и в каких зонах.

2. Разработка программы мониторинга

Формируем программу наблюдений: состав измерений, типы и количество датчиков, места установки, периодичность съёма данных, контрольные и пороговые значения, состав отчётности. При необходимости программа увязывается с решениями проектировщика, технического заказчика и строительного контроля.

3. Подбор, поставка и монтаж оборудования

Подбираем измерительное оборудование под конкретную задачу объекта. Монтаж выполняется с учётом конструктивных особенностей и стадии производства работ. Для датчиков такого типа критично соблюдение технологии установки, поскольку ошибки монтажа напрямую влияют на достоверность показаний.

4. Пусконаладка и ввод системы в работу

После монтажа выполняются подключение оборудования, настройка каналов передачи данных, проверка работоспособности системы, калибровка и фиксация исходных показаний. С этого момента система переводится в режим штатного наблюдения.

5. Сбор данных и инженерный анализ

В процессе строительства осуществляется автоматизированный съём показаний с установленной периодичностью. Полученные данные анализируются инженером, сопоставляются с расчётными ожиданиями и контрольными уровнями. При выявлении отклонений подготавливаются оперативные выводы и рекомендации.

6. Подготовка отчётности

По результатам наблюдений оформляются промежуточные и итоговые технические материалы: таблицы измерений, графики изменений, инженерные выводы, оценка поведения конструкций и рекомендации по дальнейшему ведению работ или эксплуатации объекта.

Итог работы

По результатам выполнения работ заказчик получает не просто массив показаний с датчиков, а оформленную инженерную систему контроля и комплект технических материалов для принятия решений.

В состав результата, как правило, входят:

• программа мониторинга;
• схема размещения датчиков и точек контроля;
• исходные и текущие показания системы;
• данные наблюдений в согласованном формате;
• промежуточные технические отчёты;
• инженерная интерпретация результатов;
• уведомления при достижении контрольных или пороговых значений;
• итоговый отчёт с выводами о фактической работе контролируемых элементов и рекомендациями по дальнейшим действиям.

Основная ценность такой работы состоит в том, что заказчик получает объективные инструментальные данные о поведении основания, фундаментов и конструкций на реальном объекте, а не только расчётные предположения.
