Геотехнический мониторинг

Об услуге

Строительство и реконструкция сопровождаются изменением нагрузок на грунты основания и существующие конструкции. Разработка котлованов, устройство подземных сооружений и водопонижение могут вызывать деформации как строящегося объекта, так и окружающей застройки. Для оценки этих процессов и контроля состояния зданий в зоне влияния работ проводят геотехнический мониторинг.

Назначение геотехнического мониторинга

Геотехнический мониторинг представляет собой систему регулярных наблюдений за грунтовым массивом, основаниями и конструкциями зданий и сооружений. Работы включают инструментальные измерения, обработку результатов и анализ изменения контролируемых параметров во времени.

Результаты наблюдений позволяют сопоставлять фактические деформации с проектными расчётами, выявлять неблагоприятную динамику и оценивать влияние строительных работ. Эти сведения используют при принятии решений о последовательности работ, необходимости защитных мероприятий и дальнейшем ведении наблюдений.

Когда нужен геотехнический мониторинг

Наблюдения планируют при новом строительстве и реконструкции, когда необходимо контролировать влияние работ на грунт, конструкции и соседние объекты. При выборе состава мониторинга учитывают глубину котлована, способ устройства фундаментов, инженерно-геологические условия и расположение существующей застройки.

Новое строительство

Разработка котлована и устройство подземной части здания изменяют условия работы окружающего грунта. На этих этапах наблюдения позволяют отслеживать состояние ограждения котлована, прилегающей территории и расположенных поблизости сооружений.

Отдельного внимания требуют площадки со сложными грунтовыми условиями и работы с водопонижением. Их влияние оценивают с учётом особенностей основания и взаимного расположения объектов.

Реконструкция и окружающая застройка

При реконструкции мониторинг используют для контроля изменений, связанных с усилением фундаментов, устройством подземных помещений и увеличением нагрузок. Наблюдения могут охватывать как реконструируемое здание, так и соседние сооружения и коммуникации в зоне влияния работ. Границы этой зоны определяются проектом и могут выходить за пределы строительной площадки.

Типичные ситуации и задачи наблюдений

Когда начинать наблюдения

Исходные измерения выполняют до начала работ, способных повлиять на контролируемые объекты. Они фиксируют начальное положение точек и значения наблюдаемых параметров, с которыми сравнивают результаты последующих циклов. Это позволяет проследить развитие изменений по этапам строительства.

Что контролируем на объекте

Мониторинг может охватывать строящийся объект, ограждение котлована, грунтовый массив, а также здания и коммуникации в зоне влияния работ. Состав наблюдений и контролируемые параметры определяют в программе.

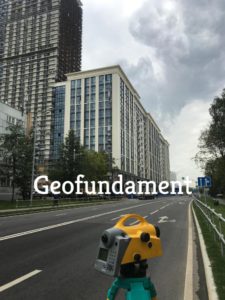

Здания и инженерные коммуникации

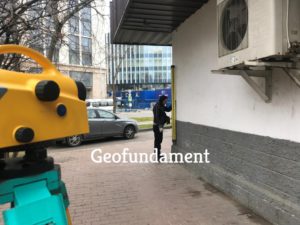

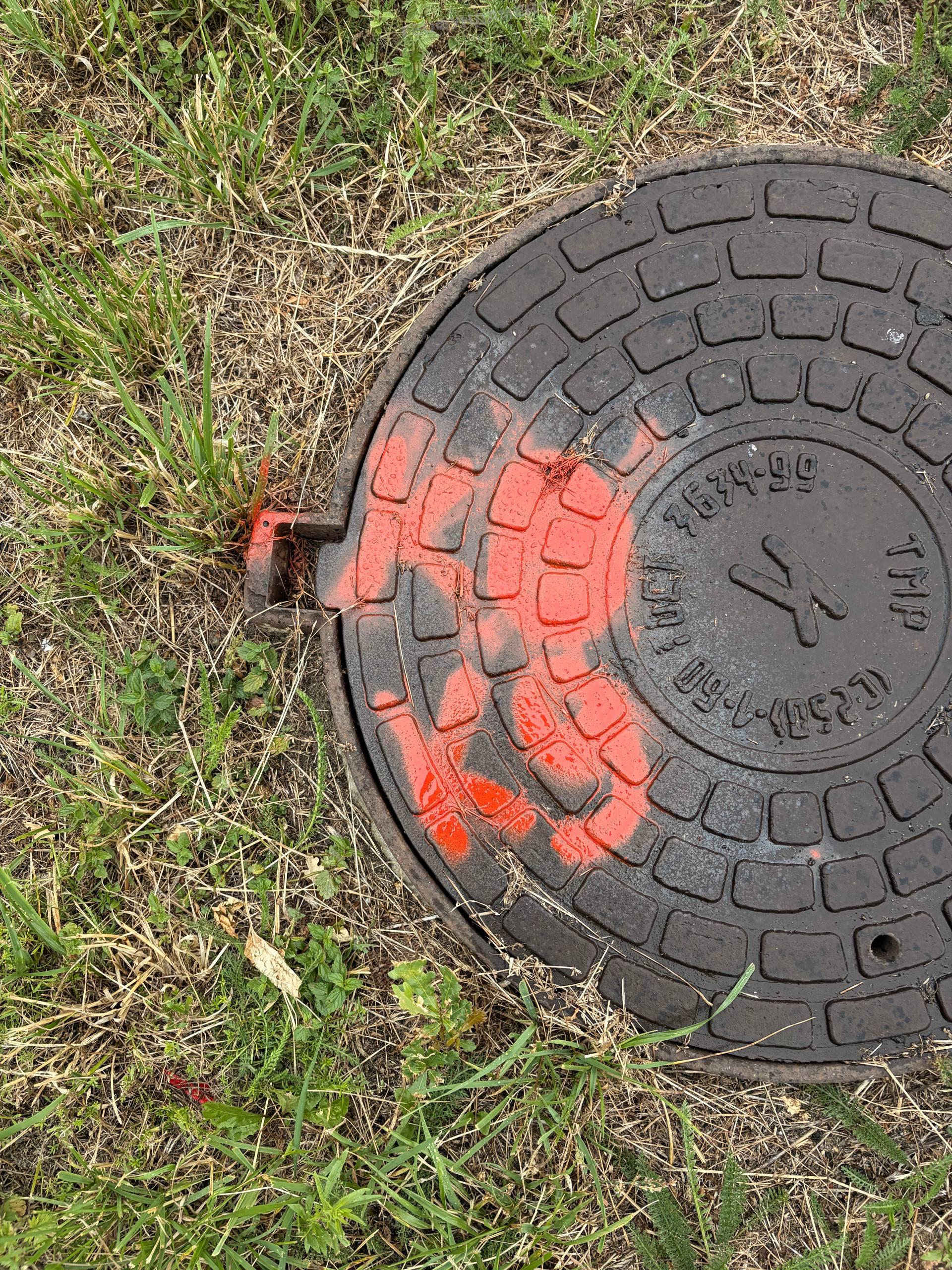

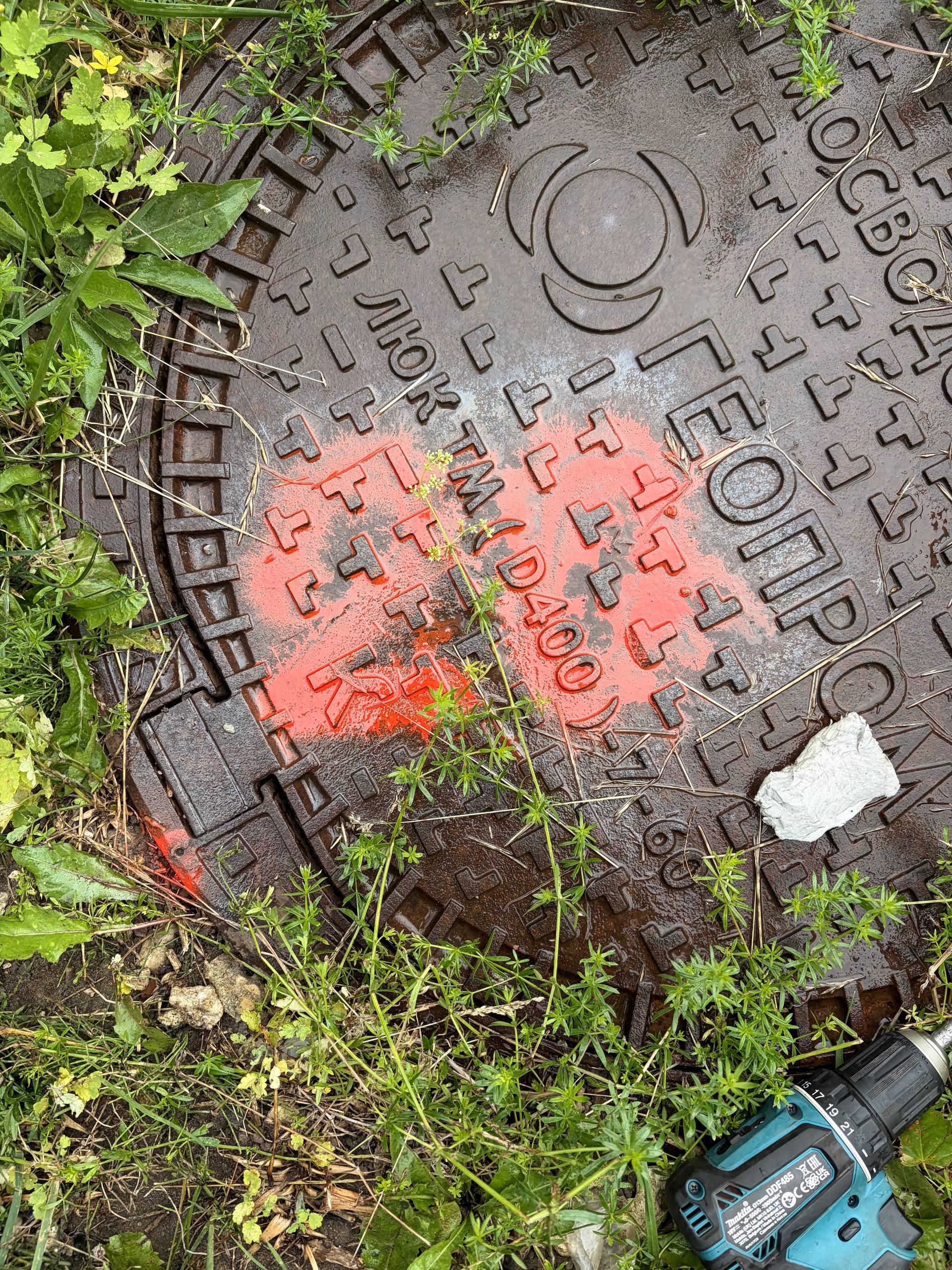

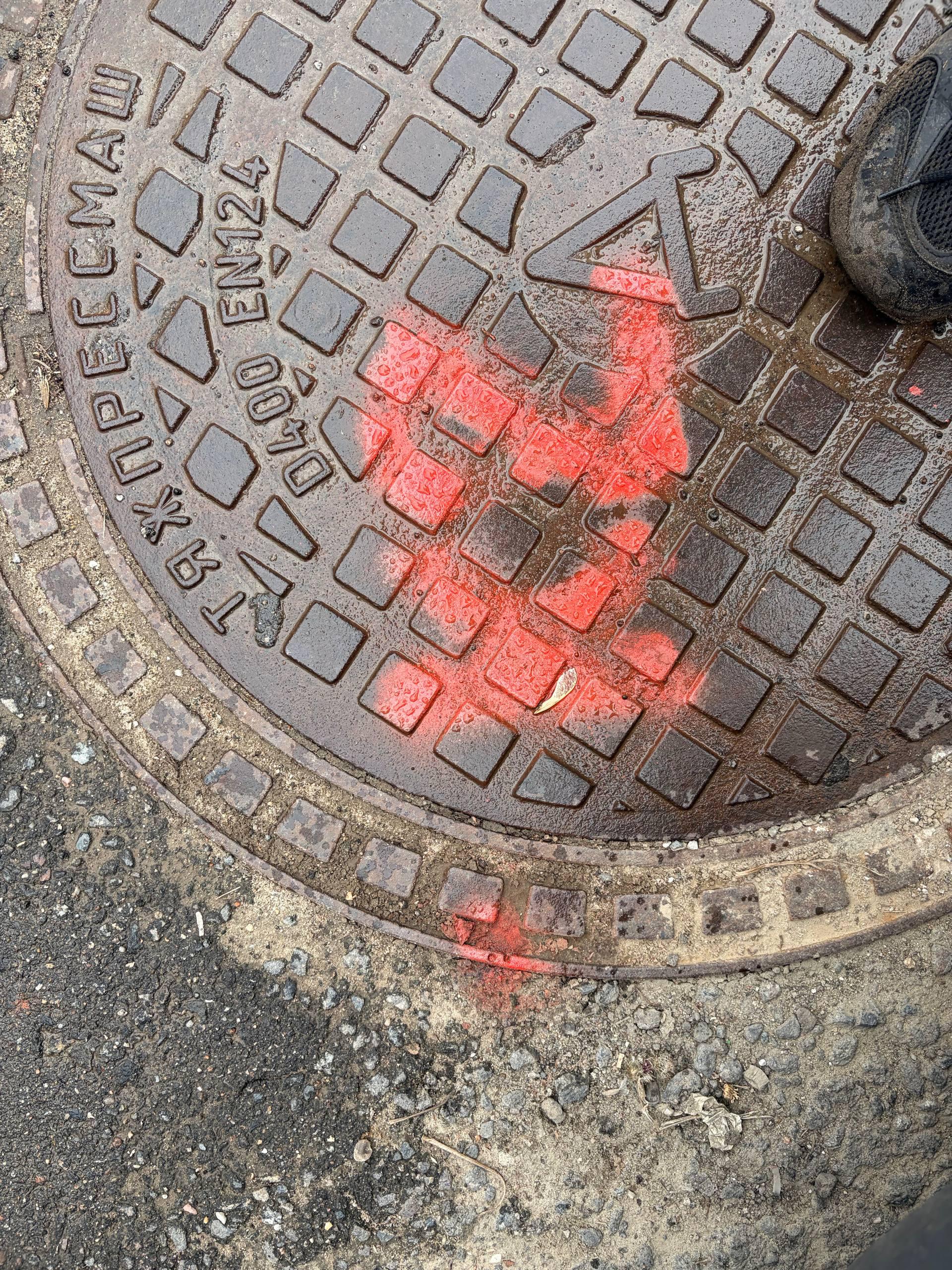

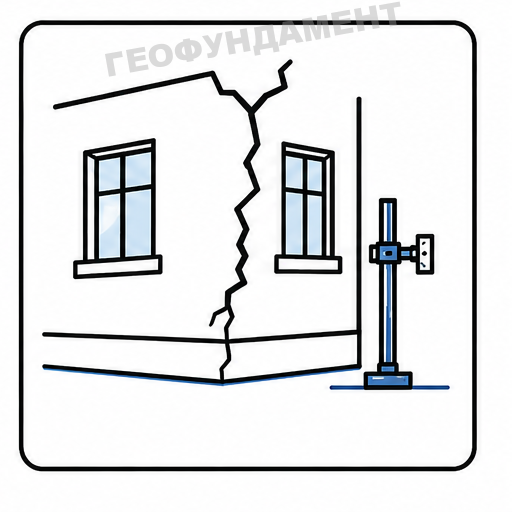

У зданий измеряют осадки, крены, горизонтальные перемещения и раскрытие трещин. При анализе учитывают разность осадок отдельных частей здания и скорость развития деформаций. Для подземных коммуникаций параметры контроля выбирают с учётом типа сети, её состояния и условий прокладки.

Ограждение и крепления котлована

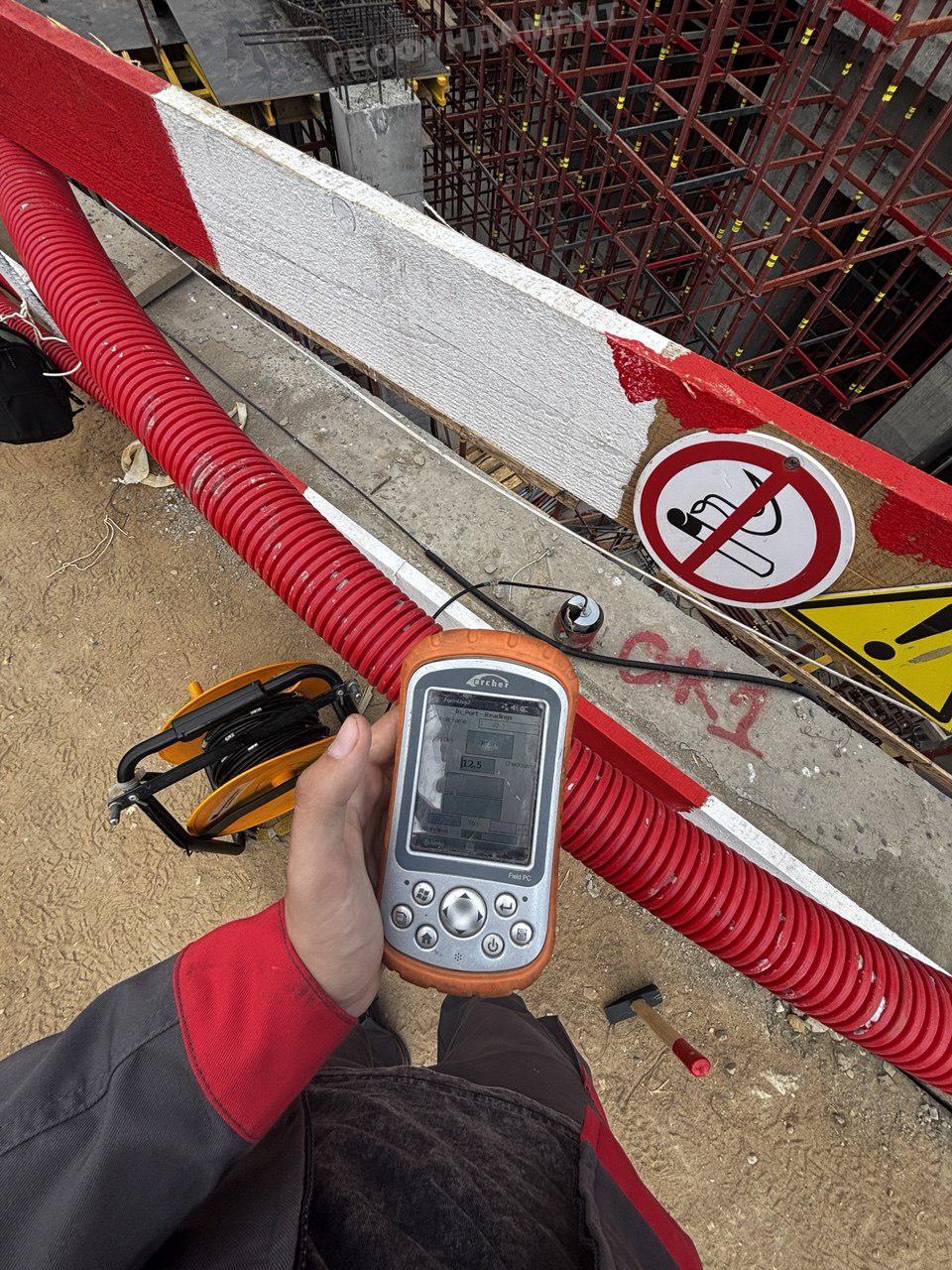

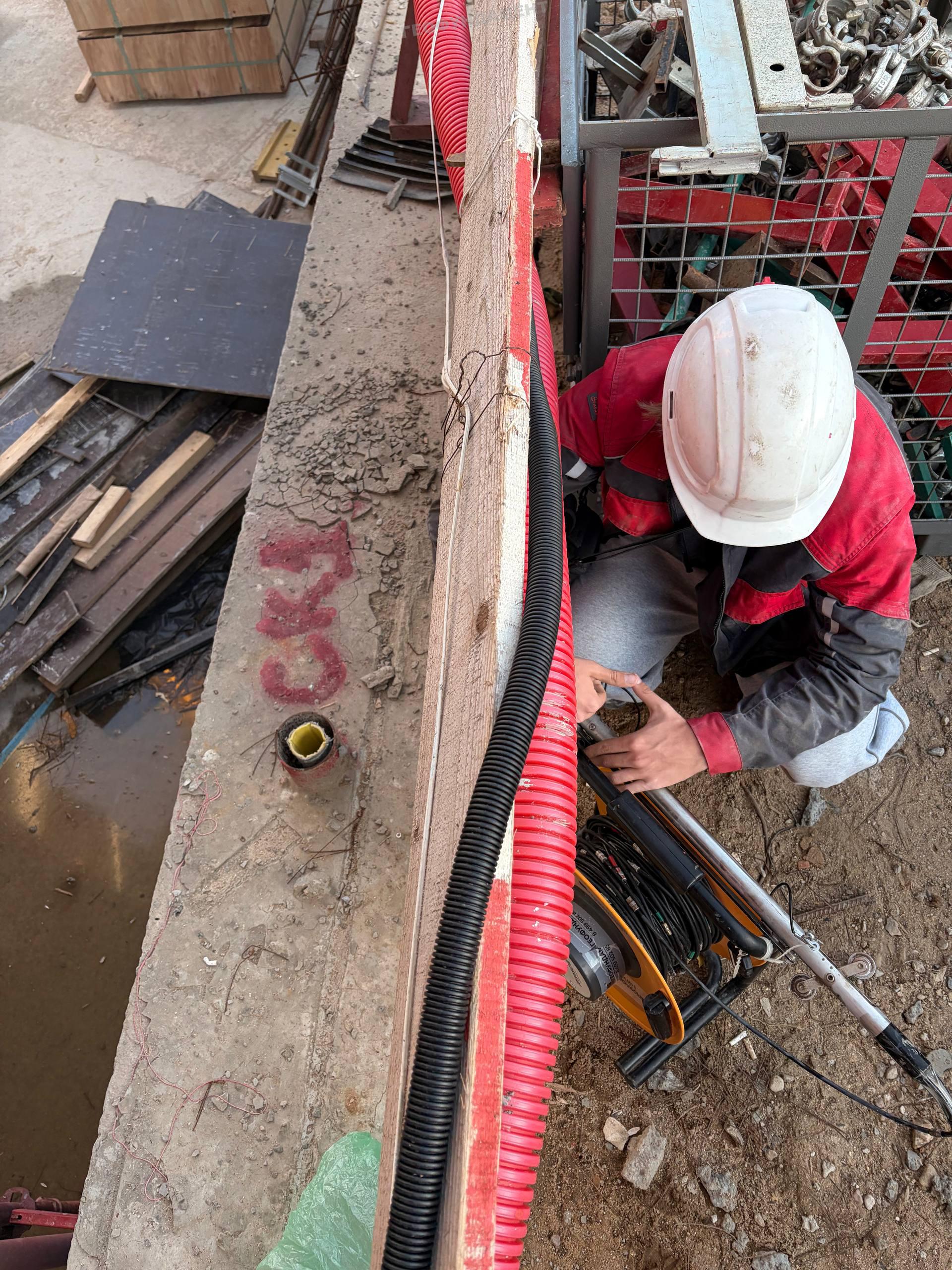

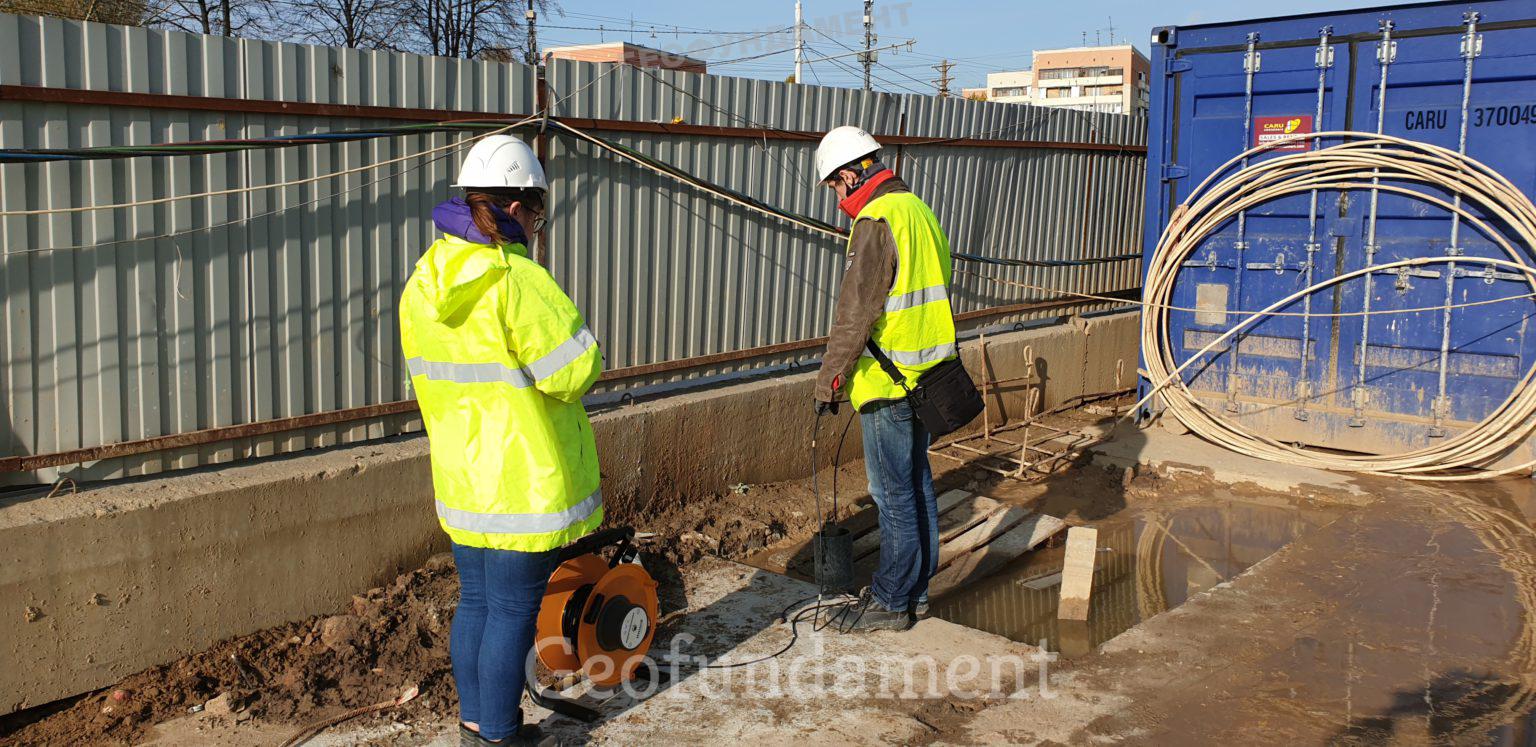

У ограждения отслеживают горизонтальные перемещения и изменение его положения по глубине. В распорных и анкерных конструкциях при необходимости измеряют деформации и усилия. Эти данные используют для оценки работы креплений по мере углубления котлована и изменения схемы его закрепления.

Грунтовый массив и подземные воды

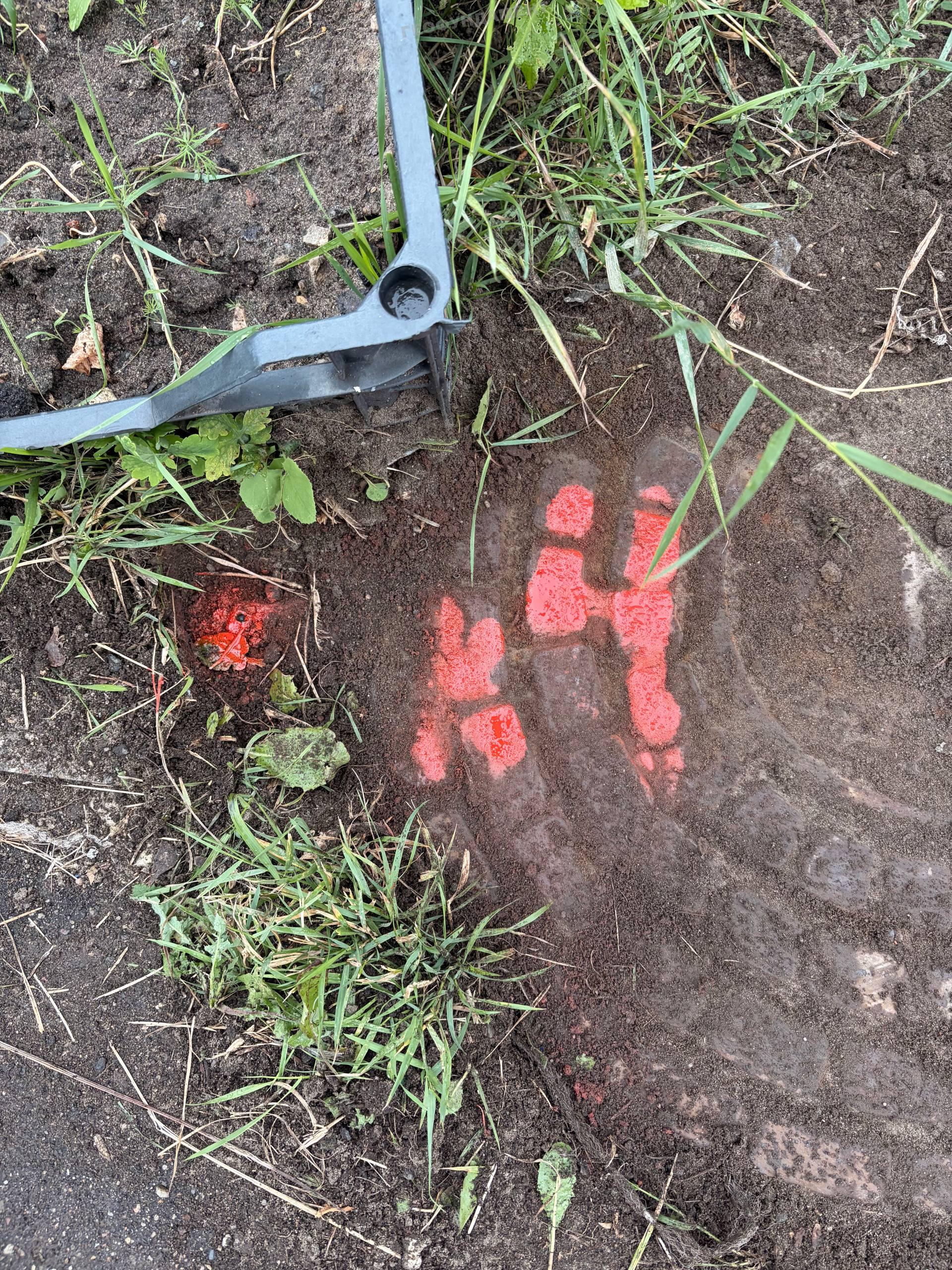

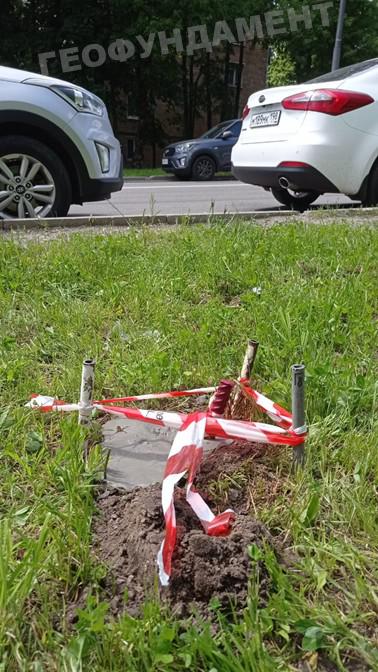

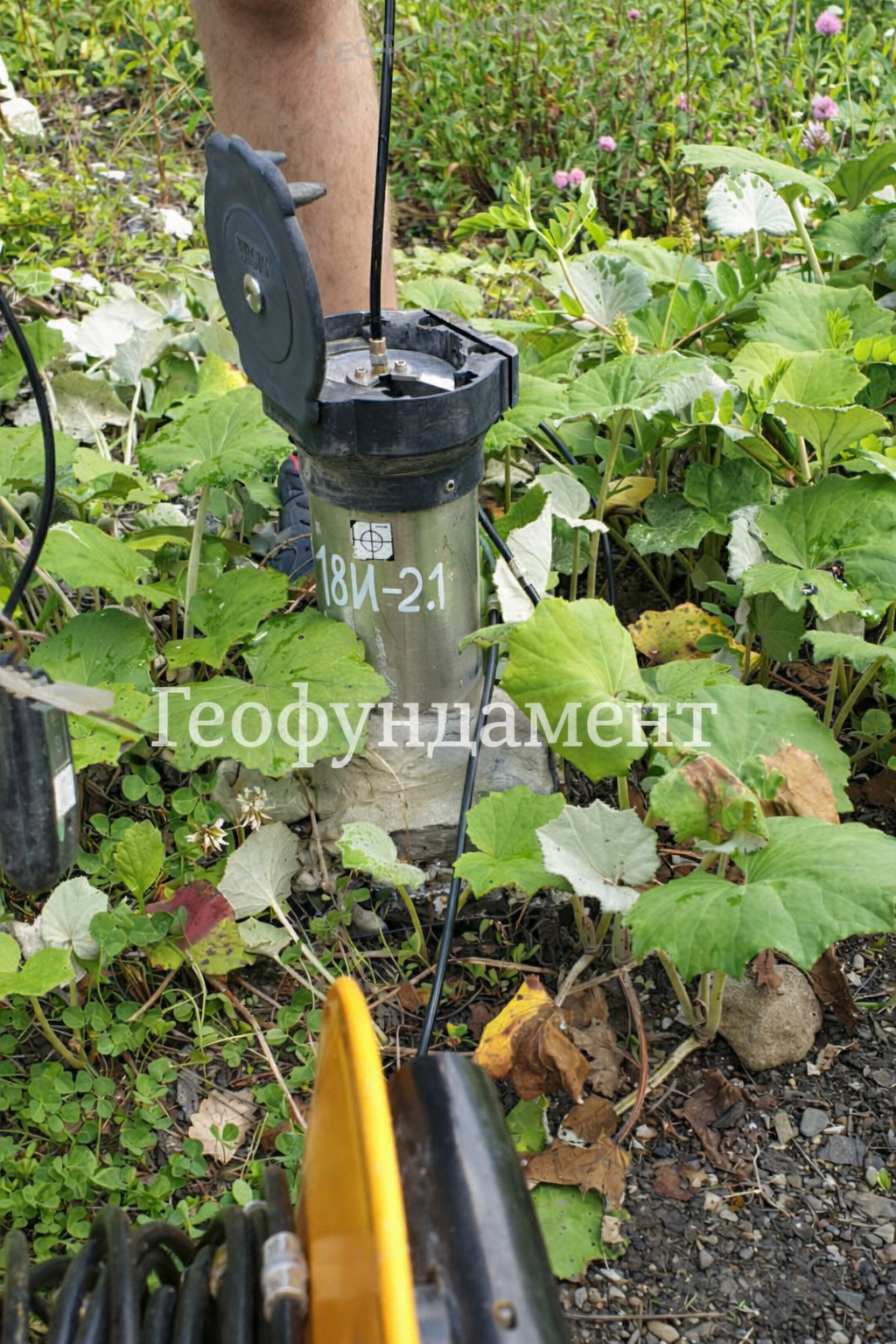

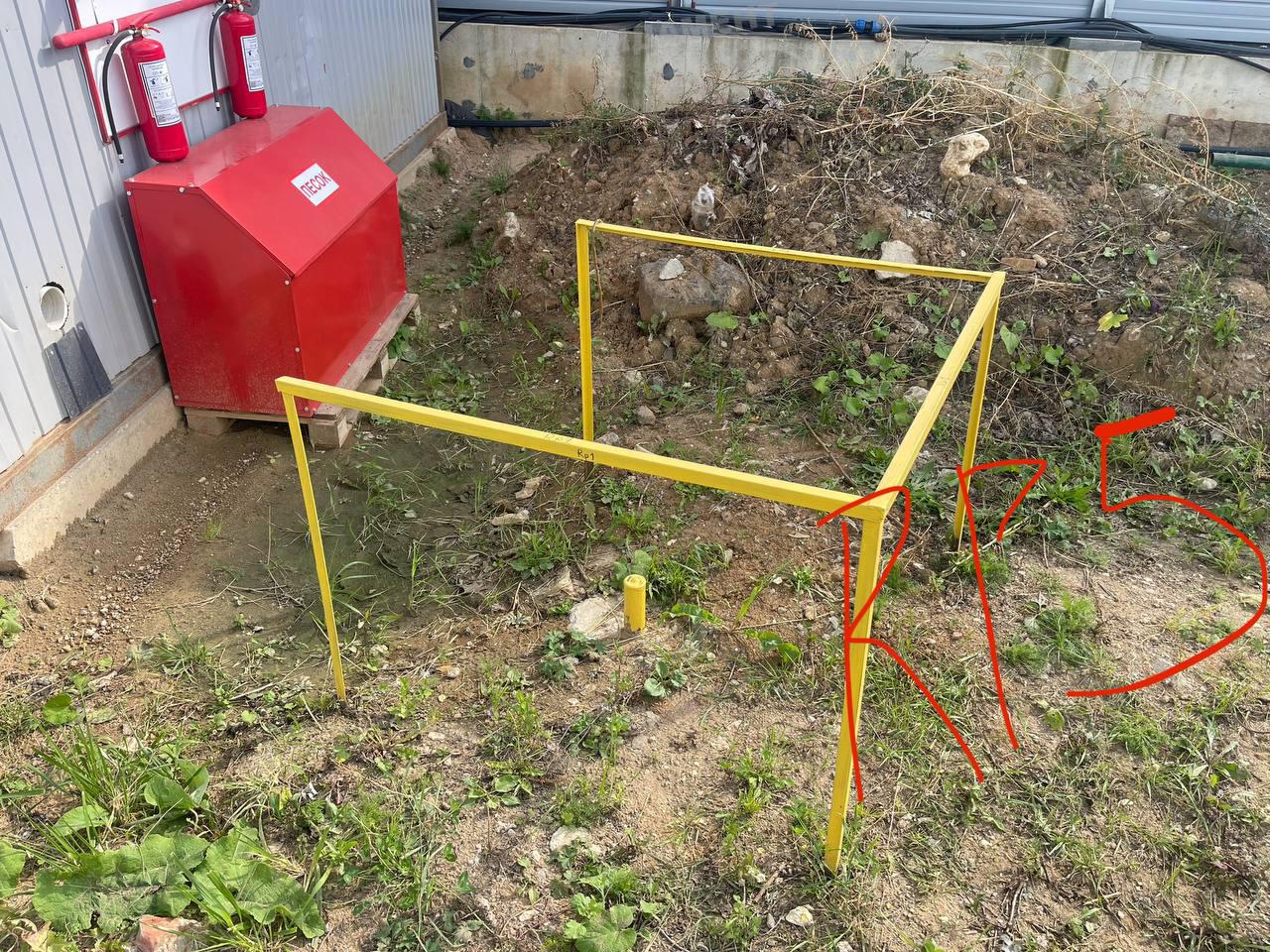

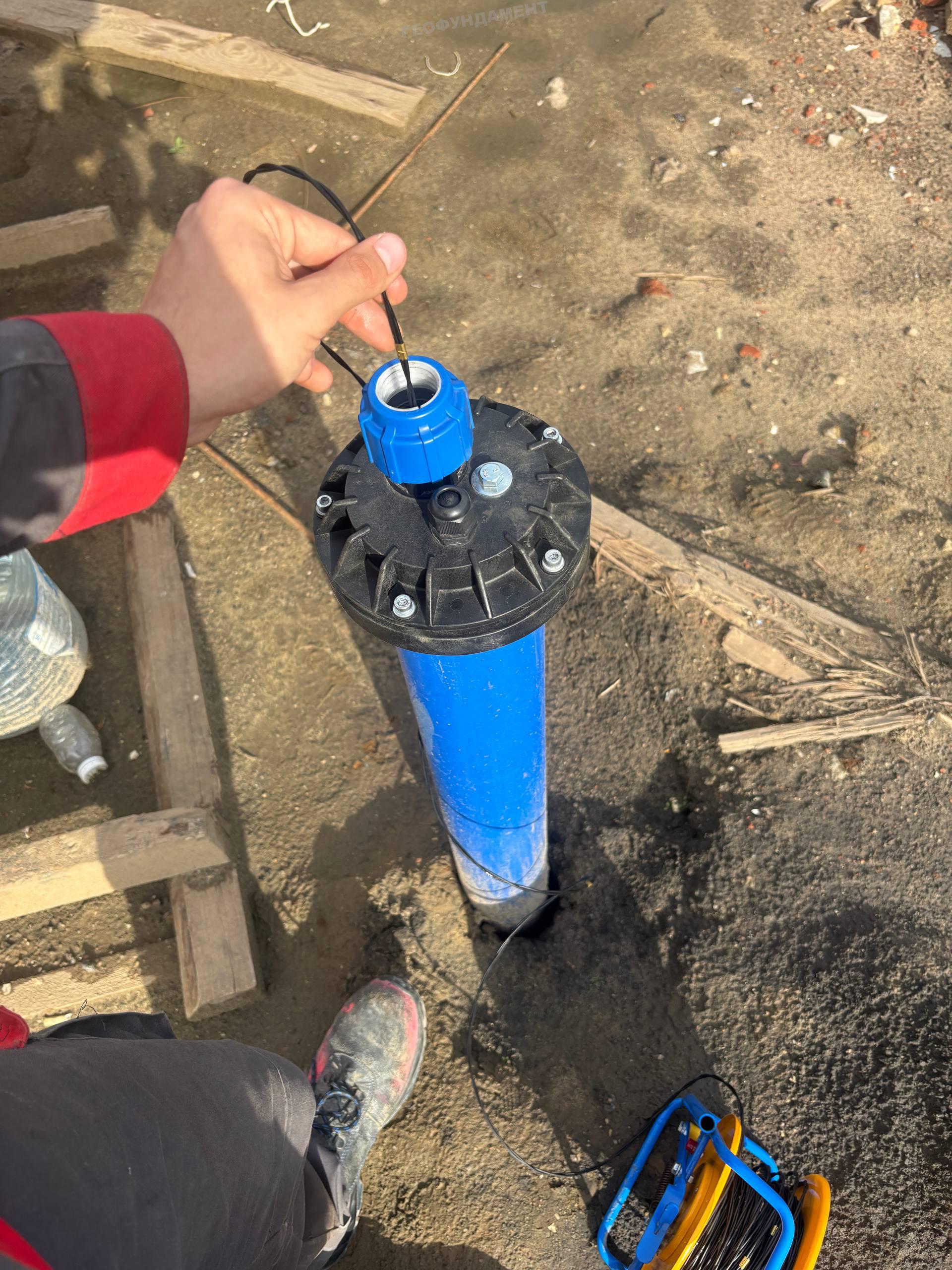

В грунте наблюдают за осадками поверхности и смещениями по глубине, в пьезометрических скважинах — за уровнем подземных вод. Результаты сопоставляют с деформациями зданий и ограждения котлована, чтобы оценить взаимосвязь процессов на площадке.

На интерактивной схеме показано размещение основных элементов наблюдательной сети. Нажмите на отмеченную область, чтобы посмотреть назначение марки, скважины или датчика.

Здание

Марка крена здания

Используется для контроля изменения наклона здания в процессе строительства и разработки котлована. Наблюдения позволяют своевременно выявить неравномерные перемещения основания и развитие крена сооружения.

Выберите выделенный элемент схемы. Фото и описание появятся справа, на телефоне — под схемой.

Как проходят работы

Подготовка программы

На основании проектной документации, материалов изысканий и графика строительства разрабатывают программу мониторинга. В ней устанавливают состав наблюдений, расположение контрольных точек, точность и периодичность измерений, критерии оценки результатов и порядок информирования заказчика.

Подготовка сети и нулевой цикл

На объекте устанавливают марки, датчики и другое предусмотренное оборудование. До начала строительного воздействия выполняют исходные измерения — нулевой цикл. Его результаты используют как основу для оценки дальнейших изменений.

Регулярные наблюдения и анализ

Каждый цикл измерений сопоставляют с исходными и предыдущими результатами. Оценивают величину и скорость изменений, их распределение по контрольным точкам и связь с выполняемыми строительными работами. Результаты оформляют и передают заказчику в установленные сроки.

При изменении условий на площадке или выявлении неблагоприятной динамики может потребоваться уточнение программы: дополнительные точки, более частые измерения или подключение других методов контроля.

Результаты мониторинга и пример из практики

Техническая отчётность

По результатам наблюдений заказчик получает материалы измерений и инженерный анализ. В отчётность включают схему контрольных точек, результаты исходного и повторных циклов, графики и выводы об изменении контролируемых параметров.

Документация позволяет сопоставить фактические деформации с проектными критериями и этапами строительства. Состав материалов и сроки их передачи определяют в программе и договоре.

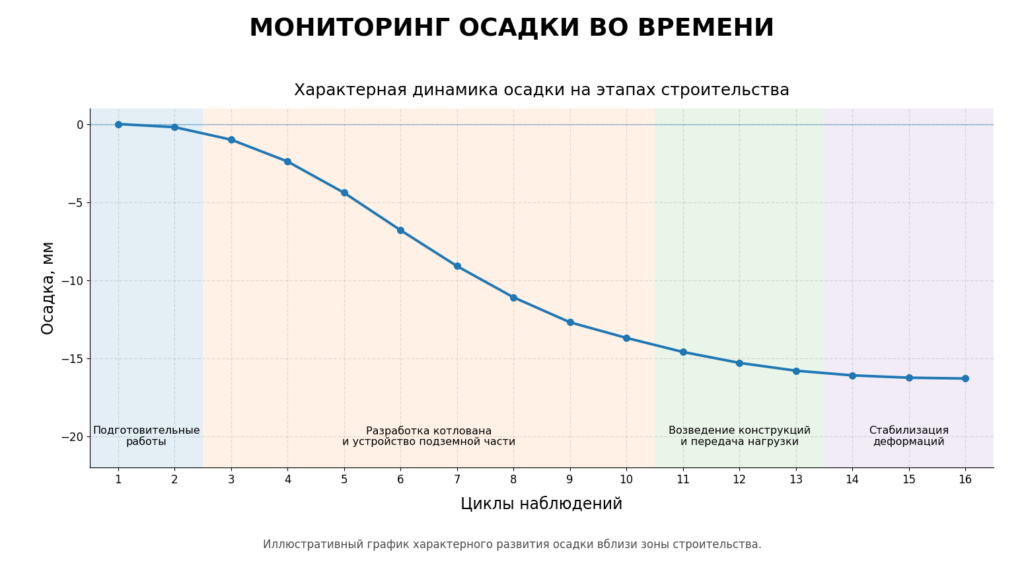

График осадок по циклам

График осадок показывает накопление перемещений по циклам наблюдений. При его анализе учитывают прирост осадки между измерениями, продолжительность интервалов и строительные работы за соответствующий период.

Мониторинг Пушкинского музея

В портфолио «Геофундамента» представлен мониторинг при реконструкции и расширении ГМИИ имени А. С. Пушкина. На историческом объекте в плотной городской застройке наблюдения связаны с оценкой влияния строительных работ на здание и прилегающую территорию.

На площадке особое внимание уделяли влиянию работ на исторические фундаменты в условиях плотной застройки и сложных грунтовых условий. Данные с датчиков поступали в режиме реального времени и использовались для оперативной оценки изменений. Это позволяло учитывать реакцию здания при выборе технологии работ, в том числе при замене ударных способов выполнения операций более щадящими, и контролировать влияние реконструкции на музей и прилегающую территорию.

Такие наблюдения дают проектировщику сведения о фактических изменениях в ходе реконструкции.

Подробнее о мониторинге Пушкинского музея

Стоимость, сроки и подготовка к работам

Расчёт стоимости

Стоимость геотехнического мониторинга рассчитывают по согласованному составу наблюдений. Учитывают количество объектов и контрольных точек, методы измерений, объём монтажа оборудования, периодичность циклов и требования к отчётности.

При согласовании цены уточняют состав подготовительных работ и регулярных наблюдений: разработку программы, создание измерительной сети, нулевой цикл, последующие измерения и обработку результатов. Условия доступа на площадку и общая продолжительность мониторинга также влияют на расчёт.

Сроки начала и продолжительность мониторинга

Срок выхода на объект согласовывают после изучения исходных материалов и определения состава работ. На подготовку влияют необходимость разработки программы, устройства скважин и монтажа оборудования, а также готовность площадки к допуску специалистов.

Продолжительность мониторинга устанавливают с учётом этапов строительства и динамики контролируемых процессов. На отдельных объектах наблюдения продолжаются после завершения основных строительных воздействий — в течение периода, предусмотренного программой.

Для каждого цикла определяют сроки полевых измерений, обработки данных и передачи результатов. Они зависят от количества точек, применяемых методов и доступности контролируемых объектов.

Исходные материалы от заказчика

Для предварительного расчёта направьте описание задачи и имеющиеся материалы по объекту. После их рассмотрения уточняют состав документации, необходимой для подготовки программы и начала наблюдений.

Что подготовить для обсуждения работ

Организация доступа и взаимодействия

До начала наблюдений согласовывают порядок допуска специалистов, режим работы площадки и доступ к контрольным точкам. Со стороны заказчика определяют ответственного представителя для взаимодействия с подрядчиками и передачи сведений об изменениях графика или технологии строительства.

Расположение марок и датчиков учитывают при организации работ на объекте. Перенос или демонтаж элементов наблюдательной сети заранее согласовывают с исполнителем мониторинга, чтобы сохранить сопоставимость результатов измерений.
